H-Strahln-Fertigungsstraße-Hochleistungsversammlungs-Maschinen für Stahlkonstruktion

Produktdetails:

Herkunftsort:	China
Markenname:	H-WELDING
Zertifizierung:	CE
Modellnummer:	Z25

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	negotiation
Verpackung Informationen:	Mainframe nackt im Behälter, elektrischer Schaltkasten in den Sperrholzkisten (nicht Räucherung) dan
Lieferzeit:	15 Werktage nach empfingen Ihre Zahlung
Zahlungsbedingungen:	30% T/T als Vorauszahlung wenn Zeichen der Vertrag, 70% T/T als Balancenzahlung vor Lieferung oder 1
Versorgungsmaterial-Fähigkeit:	30sets pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Strahln-Fertigungsstraße-Versammlungs-Maschine Z25 H	Anwendung:	H-Strahlnbahnschweißen
Wechselrichter:	Mitsubishi	Schweißer:	Punktschweissen
Verfügbare Flanschhöhe:	2500mm	Verknüpfungssteuerung:	Verfügbar
Inputförderer:	2.6m*3	Ertragförderer:	2.6m*3
Markieren:	Versammlungs-Maschine , zusammenbauende Maschine h-Strahls

Strahln-Fertigungsstraße-Versammlungs-Maschine Z25 H in der Stahlkonstruktions-harten Beanspruchung

Spezifikationen:

Modell		Z15	Z18	Z20
Netz-Größe (Millimeter)	Höhe	200-1500	200-1800	200-2000
	Stärke	6-32	6-32	6-32
	Länge	2000-15000	2000-15000	2000-15000
Flanschgröße (Millimeter)	Breite (Millimeter)	200-800	200-800	200-800
	Stärke (Millimeter)	6-40	6-40	6-40
	Länge (Millimeter)	4000-15000	4000-15000	4000-15000
Versammlungsgeschwindigkeit (m/min)		0.6-6	0.5-6	0.5-6

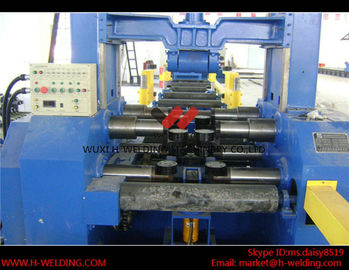

H-Strahln-Fertigungsstraße-Hochleistungsversammlungs-Maschinen für Stahlkonstruktion 0

1 — oberer Pressezylinder; Strahl 2-upper; 3-column; Strahl 4-lifting; obere Rolle der Presse 5; Gerät 6-arc-guiding; Spannvorrichtung 7-web; Spannvorrichtung 8-flange; Strahl mit 9 Unterseiten; Brett mit 10 Wänden; Rolle des Getriebes 11-main; 12-coupler; 13 Bewegungsreduzierer;

Anmerkung: Bild ist nur als Referenz. Montage-Positionen von Elementen konnten justiert werden

entsprechend praktischer Zustand.

Beschreibung:

Die automatische Ausrichtung ist genau; brauchen Sie nicht, jedes Mal zu justieren (Exzentrizitätsrolle wird für das Schritt für Schritt fortbewegen von Anpassung benutzt).
Während der Versammlung kann das hydraulische stoppende Gestell an beiden Seiten Ausrichtung der Endenseite des Netzes und des Flansches sicherstellen.

Anwendungen:

Der obere Pressestrahl wird mit den rechten und linken 4 Gruppen der Führungsschiene angenommen und stellt, Stabilität drückend sicher.
Die automatische Punktschweißenbogen-spureinheit wird mit Feuergebührenölzylinder, ohne den Bedarf von Druckluft gefahren.

Wettbewerbsvorteil:

Das Kontrollsystem nimmt Japaner „MITSUBISHI“ PLC-Kontrolleur, Versammlung an, welche die Geschwindigkeit, die mit Hauptmotor gefahren wird, über Wechselstrom-Inverter justiert wird.
Hydrauliksystem ist das Standardprodukt, das von der Gemeinschaftsunternehmen des Porzellans und der Auslandsgesellschaft produziert wird und mit Feinfilter ausgerüstet ist und stellt lange und zuverlässige Leistung von elektromagnetischen Ventilen sicher.

H-Strahln-Fertigungsstraße-Hochleistungsversammlungs-Maschinen für Stahlkonstruktion 1

H-Strahln-Fertigungsstraße-Hochleistungsversammlungs-Maschinen für Stahlkonstruktion 2

Größe und Tag:
