Plattform-Rolle des Ketten-Antriebs-22KW des Getriebe-COMFLOR, die Maschine mit 24 - 28 Stationen bildet

Plattform-Rolle des Ketten-Antriebs-22KW des Getriebe-COMFLOR, die Maschine mit 24 - 28 Stationen bildet

Zusammensetzung der Maschine

Rolle, die Hauptmaschine .................................. 1 Einheit bildet

manuelle Dewirbelmaschine 10T ........................................... 1 Einheit

Bedienfeld ................................................... 1 Einheit

Hydraulische Station ..........................................… 1 Einheit

Handbuch heraus verlegen ....................................... ...... 1 Einheit

Ersatzwerkzeuge ...................................................... ein Kasten

Spezifikationen der COMFLOR-Decking-Rolle, die Maschine bildet

1: Spulenbreite: hängen Sie von den Profilen ab

2: Arbeitsgeschwindigkeit: 12m-15m/min (Ausschnitt nicht enthalten)

3: Rollenstation: 24-28 Stationen

4: Material der Rolle: GCr12 schmiedete den Stahl, poliert und mit hartem Chrom beschichtet, 58-62 HRC

5: Material der Hauptwelle: S45C schmiedete Stahl, Durchmesserrolle: Ф80mm

6: Presserolle: stellen Sie Presse ist sicherstellen das stärkere Endprodukt her.

• Material der Presserolle: Stahl der Schmiede Gcr12, poliert und mit Chrom beschichtet
• Die Presserolle ist in der letzten Station

7: Fütterung und Führer: nehmen Sie Handrad zu einfachem justieren die Fütterung mit an

8: Netzspannung: 22KW (2 x11kw)

9: Formung von Stärke: 0.7mm-1.2mm

10: Getriebe: durch eine Zolldoppelkette

11: Größe der Maschine: ungefähr 13000×1700×1300mm L x W x H (Maschine in zwei Teilen)

12: Gewicht: über 11000Kgs

13: Farbe: Blau und Gelb

14: Struktur des Rahmens: H-Strahlnstahlplatte

15: Schnitt:

(1) Schnitt der Art: hydraulischer Ausschnitt

(2) schneiden nach der Formung: Schneiden Sie das Blatt nach der Rolle, die zu erforderlicher Länge sich bildet

(3) Schnitt von Bewegung: Die Hauptmaschine stoppt automatisch und der Ausschnitt nimmt

Platz. Nach dem Ausschnitt beginnt die Hauptmaschine automatisch.

(4) Material des Blattes: CR12 mit Wärmebehandlung

(5) Längenmessen: Automatisches Längenmessen

(6) Toleranz der Länge: 3m+/- 1.5mm

Formung des Prozesses

Decoiling-einziehen-Führer----Rollenformung----schneiden Sie zur Längeproduktverpackung

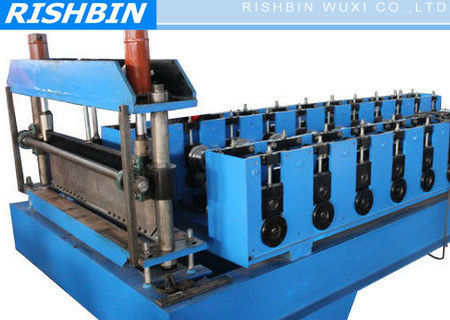

Der External der Maschine:

Anwendungen:

Stahldach-Plattformblätter können als zusammengesetztes Bodensystem oder als dauerhafte Schalung benutzt werden.

Sie bindet withconcrete Platte und stellt zusammen Teil der Bodenstruktur dar. Das Ineinander greifen

zwischen dem Beton und dem theroof Boden tritt Plattform durch ein System der Prägung und der Rippen das auf

werden in die Plattform errichtet und stellen eine verstärkte Konzertplatte her. Diese schnelle und einfache Installation unter Verwendung

hochfestes Produkt, gibt unmittelbaren Zugang zu einer Arbeitsbühne der dauerhaften Form und des Positivs

Verstärkung. Mit seinem Vorteil ist die Stahldachplattform weit verbreiteter verschiedener Stahlbau

1. Vielseitigkeit

2. strukturelle Stärke mit weniger Gewicht

3. attraktive Erscheinung

4. Allwetter- Bau

5. nachgewiesene Haltbarkeit

6. Wirtschaft und Wert

Strukturelle Stahlbodenplatte ist die Art des Stahlbaumaterials mit Charakter des Restlichts,

stark einfach zu installieren, die weitgehend zutreffen, wenn sie Wolkenkratzer konstruieren, Wohngebäude

und Brücke. Unsere strukturelle Bodenplatte des Welttechnologie-Baustahls mit der Eigenschaft von

zuverlässig, die bequeme Bedienung, automatisch kann in der verschiedenen strukturellen Bodenplattestahlformung verwendet werden.

Wir können gemäß der Kunde zur Verfügung gestellten Zeichnungen oder der wirklichen Gegenstände von Schnittmaterialien herstellen,

Kundenbezogenheit ist willkommen.

Die folgenden ist einige Boden Decking-Plattenprofile als Hinweis.
