Aluminiumpulver-Beschichtungs-Fertigungsstraße mit Tauchtank-Vorbehandlungs-System

Produktdetails:

Herkunftsort:	CHINA
Zertifizierung:	CE

Zahlung und Versand AGB:

Min Bestellmenge:	1pcs
Verpackung Informationen:	Holz-Fall
Lieferzeit:	4-6 Wochen
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	1pcs/month

Kontakt

Ausführliche Produkt-Beschreibung

Markieren:

automatisierter Spraystand

Industrielle Spritzkabinen

Aluminiumpulver-Beschichtungs-Fertigungsstraße mit Tauchtank-Vorbehandlungs-System

Schnelles Detail:

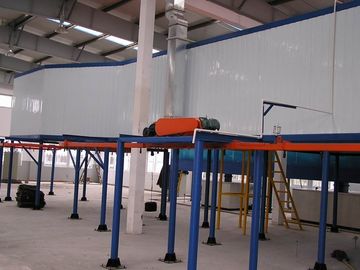

1. Das Bild zeigt Feuchtigkeit Trockenofen, seine Vorbehandlung ist Bad-artig, Förderersystem in dieser Linie ist der gesteuerte Rhythmus.

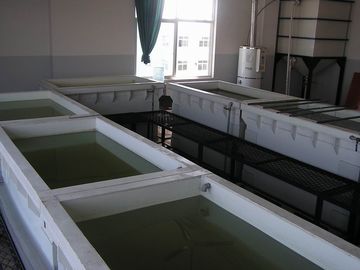

2. Die Vorbehandlung dieser Beschichtungsfertigungsstraße ist Bad-artig, das Förderersystem ist der gesteuerte Rhythmus. die Förderkette, die pneumatische Tür und die Aktion der Pulverimmersion werden durch PLC gesteuert

Aluminiumpulver-Beschichtungs-Fertigungsstraße mit Tauchtank-Vorbehandlungs-System 0

Entwurfsparameter

Nein.

Einzelteil

Entwurfsbasis

Werkstück

Aluminium

Maximale Stärke des Materials

≤1.2mm

Vorbehandlungsmethode

Immersionsvorbehandlung

Sprühmethode des Pulvers

Automatisch + Handbuch

Die maximale Größe des Werkstückes gehangen an das Fließband

L×W×H=6800×200×1900 (Millimeter)

Höchstgewicht des Werkstücks

≤70Kg/hanger (einschließlich Schwebebalken)

Hängende Methode

Hängen der doppelten Punkte

Suspendierungsförderkette auf dem Fließband

QXG-200 Modell, hängendes Gewicht maximales 35kg

Scherenfilmneigung auf dem Fließband

7200mm/2pieces

Prozessgeschwindigkeitsberechnung auf dem Fließband

Verarbeitungsgeschwindigkeit: 0.8m/min

Fertigungsstraßedrehzahlbereich

0~1.5m/min justiert

Kurierende Temperatur des Pulvers

180~200℃ (direkte Heizung des Flüssiggases)

Pulverbeschichtungszeit

16min-20min (ausgenommen zu Luftschleierabschnitt)

Wärmequelle des Kurierens des Tunnels

direkte Heizung des Flüssiggases

Dehydrierungsofen:

≤110℃ (direkte Heizung des Flüssiggases)

Trockenofen der Feuchtigkeit

Auftrittgröße: (L) 7600mm× (W) 2200mm× (H) 1850mm

Material: äußeres Brett, δ=1.0mm walzte gewölbtes Stahlbrett kalt

Inneres Brett, δ =1.0mm galvanisiertes Brett

Isolierung thicknessδ=100㎜,

Isoliermaterial: Rockwool;

Trockentemperatur: ≤110℃ (Aluminium)

Die höchste Heizung: 110℃≤60min,

Verbrennungsgas-Maschinenmodell: RIELLO FS20

Ertragwärmemenge: 200000 kcal/h,

Leistungsfähigkeit des Luftwärmetauschers 90%,

Prozessparameter und materielle Liste des Kurierens des Tunnels

Nein.

Name

Daten

Externe Größe des trocknenden Tunnels:

21000mm× 940(1240) mm×3720mm

Interne Größe des Abschnitts des trocknenden Tunnels:

(W) 700mm× (H) 3050mm (beziehen Sie sich den auf Plan)

Das Modell des trocknenden Tunnels:

direkt

Stärke des Isolierbrettes:

Seitenbrett: 150mm, Dach/Bodenbrett: 150mm

Innere und äußere Platte der Dämmschicht:

Internes Brett: δ0.8 galvanisiertes Brett, äußeres Brett: überzogenes Brett der Farbe δ0.8

Senden des Windrohrs:

δ 1.0mm galvanisiertes Brett

Natürliches Auspuffgerät:

2 Stücke

Sockelhöhe:

430mm

Senden von Windmethode:

Seite, zum der Seite bis zu senden zurück

Effektive trocknende Länge:

Ungefähr 18m (ausgenommen zu die Länge des Luftschleierabschnitts)

Backzeit:

Über 16min-20min

Anwärmdauer (leerer Ofen):

Über 40min

Heizungstemperatur:

Normales temperature~200℃ justierbar

Zykluszeiten:

Ungefähr 4 Stücke/Minute

kcal Wärmetauscher des Edelstahls 200000

1set

Wärmeaustauschkasten des KCl 200000:

1 gesetzt (äußere Platte: kalte Platte δ1.o Millimeter, innere Platte: galvanisiertes Brett δ1.o Millimeter)

Fan des Thermalverursachten Entwurfs:

1set (4.0KW) mit 6#impeller Luftvolumen ungefähr: 10000m3 /h

Verbrennungsgasmaschine:

1 gesetztes FS20 (200000 kcal)

Luftschleiermaschine:

2sets

Pulversprayraum- und -Damentoiletteisolierungsraum

Nein.	Name	Daten
1	Äußere Größe der Damentoilette:	6000mm×1400mm×3600mm (beziehen Sie sich auf Plan) (1set)
2	Material der Damentoilette:	sidetopbottom Brett: kaltes Brett δ1.5mm (Oberflächensprühen)
3	Ruhestromsystem	1set
4	Automatischer elektrostatischer Sprüher:	6sets
5	Manueller Sprüher	2sets
6	Wiederverwertung mit 8 Kernen vom oberen und unter Gerät	2 (zu machen Heizplatte und kalte Platte) die Höhe des Filters: 660mm
7	Stellen Sie Fan wieder her	2sets (7.5Kw) Luftvolumen: 10000m3 /set
8	Explosionssichere Leuchtstofflampe;	Jedes 1-teilige von einseitigem
9	Isolierungsraum:	7.5m×5.2m×4.0m, Kammerkörper nimmt Aluminiumlegierungsrahmen und Struktur des Brettes 50㎜sandwich an

Suspendierungsförderersystem:

Nein.	Name	Spezifikation
1	Suspendierungskettenmodell:	QXG-200
2	Neigung:	200mm
3	Einzel vom Hochziehen:	≤35Kg (einschließlich Spreizer)
4	Die Gesamtlänge der Suspendierungskette:	82m
