Haus ProdukteCNC-Präzisions-Bearbeitungszentren

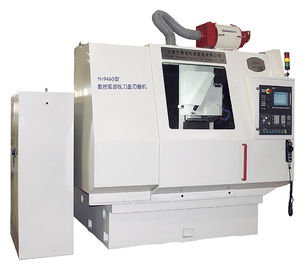

Achse 3.7kw fünf CNC-Klingenschärfer mit Siemens-Servomotor

Achse 3.7kw fünf CNC-Klingenschärfer mit Siemens-Servomotor

3.7kw Five Axis CNC Sharpening Machines With Siemens Servo Motor

Produktdetails:

Herkunftsort: CHINA
Markenname: JJR
Zertifizierung: ISO9000
Modellnummer: YH9460

Zahlung und Versand AGB:

Min Bestellmenge: 1SET
Verpackung Informationen: In den Holzetuis
Lieferzeit: 1Month
Zahlungsbedingungen: T-T, L/C
Versorgungsmaterial-Fähigkeit: 50sets/month
Jetzt kontaktieren
Ausführliche Produkt-Beschreibung
Diameter of cutter: 6’~24’ Material of grinding wheel: CBN
Diameter of grinding wheel: 300 Speed of grinding wheel: 1800-5200
Diameter of indexing rotary table(mm): Ф450 A Obliquity of worktable: -90°~40°
Speed of B-axis(r/min): 16 Speed of A-axis(r/min): 11
Vertical travel of grinding wheel(mm): 400 Distance from worktable surface to grinding wheel axes(mm): 130~530
Travel of grinding wheel axial direction(mm): 400 Distance from grinding wheel surface to worktable center(mm): -100~300
Horizontal travel of grinding wheel(mm): ±500 Power of motor (kw): 3.7

Achse 3.7kw fünf CNC-Klingenschärfer mit Siemens-Servomotor

Anwendung:

Der Modell YH9460 gewundene Kegelradgetriebe-Schneider Bleistiftspitzer CNC ist für das Schärfen des Fräser- und Ahlenschneiders bestimmt, der für den Schnitt des gewundenen Kegelradgetriebes verwendete. Die Maschine nimmt die Schleifscheiben CBN und das passende für gewundenes Kegelradgetriebe und das Schärfen der Schnittflächen der Werkzeuge in den Werkzeugfabriken an.


Eigenschaften:

● die Maschine nimmt doppelten Messkopf zu Prüfungsschneiderzahn an und Schleifscheibeposition, die Operation ist genau und einfach.

● die Maschine benutzt Schleifscheibe CBN mit Hochpräzision und macht Ende glatt.

● die Maschine kann GLEASON-Schneider- und OERLIKON-Systemen Schneider reiben.

● die Maschine wird durch Fünfachse gesteuert, die SIEMENS-Servomotor, das Schleifen mit hoch-leistungsfähigem und Stabilität annimmt.

● die Maschine nimmt Deutscher Renishaw-hochpräzision Messgerät an. Versuchen Sie nicht zum Reiben, setzen gerade den Schneider, um auf die Maschine zu installieren kann automatisch reiben und Quantitäten reiben, kann steuern, sparen die Anpassungszeit, verbessern die reibende Genauigkeit.

● der Durchmesser des reibenden Schneiders ist 6" ~24"; es kann viele Fabrikbedingungen erfüllen.

● die Maschine nimmt CNC-Drehtabelle in Taiwan-Kleie an. Es ändert nur die Befestigung des Schneiders, damit erzielter Austausch von GLEASON und VON OERLIKON en-Schnittmeister kann, die Operation ist einfach.


Parameterleiste:


Vorbildlicher Parameter

YH9460

Durchmesser des Schneiders

6' ~24'

Material der Schleifscheibe

CBN

Durchmesser der Schleifscheibe

300

Geschwindigkeit der Schleifscheibe

1800~5200

Durchmesser des Indexierens der Drehtabelle (Millimeter)

Ф450

Montagedurchmesser der Schneiderspindel (Millimeter)

Ф58.221×1/24

Ф126.966×1/24

Ф215.8

Eine Schiefe von Worktable

-90°~40°

Geschwindigkeit der B-Achse (r/min)

16

Geschwindigkeit der Ein-Achse (r/min)

11

Vertikale Reise der Schleifscheibe (Millimeter)

400

Abstand von der Worktableoberfläche zu Schleifscheibe behaut (Millimeter)

130~530

Reise der axialen Richtung der Schleifscheibe (Millimeter)

400

Abstand von Schleifscheibeoberfläche zu Worktablemitte (Millimeter)

-100~300

Horizontale Reise der Schleifscheibe (Millimeter)

±500

Energie des Motors (Kilowatt)

3,7

Maß (L×W×H) (Millimeter)

2000×2650×3000

Gewicht (Kilogramm)

10000





Unternehmensprofil:

Firma Heng Yong erfasste viele erfahrenen Experten. Dieses Team ist Führung durch Leute haben in Jahrzehnten der Erfahrung, und gefüllt mit den jungen, Energieingenieuren.  Mit starker Forschungs- und sich Entwickelnfähigkeit setzte unsere Firma außerordentliche Bemühung auf sich entwickelnde ganze Sätze Gangmaschinerie.  Jetzt sind wir in der Lage, unseren Kunden bereitzustellen die Hauptprodukte, wie folgt: Übersetzen Sie Former, gerade Kegelradgetriebe-Generatoren, Spiralen-Kegelradgetriebe-Generatoren, Spiralen-Kegelradgetriebe-Schleifer, hypoide Gang-Prüfvorrichtungen, Gang-Strangausbreiter, der Gang, der Presse löschen, Gang-Abschrägungsmaschinen, Gang Hobbers, Ziehschleifmaschinen, vertikale u. horizontale Mitten der maschinellen Bearbeitung, spezielle Präzisions-Geschwindigkeits-Reduzierer, Rolle Stander für die nahtlose Rohr-Ausdehnung, die Mühle verringert, Bogenzahnkupplungs-Familie, niedriger Antriebs-Geräte und umweltsmäßigschutzausrüstung von 16 Arten, mehr als 30 Familien und mehr als 150 Arten und Spezifikationen. Der Firmenfokus auf dem Entwickeln der Hochleistungs-, großen CNC-Gangmaschinerie, die dringend von der Regierung benötigt werden und machen, so bald wie möglich zu industrialisieren, stellen eine große Vielzahl der modernen Gangmaschinerie zum Markt zur Verfügung. Die Firma verwendet das führende 3D Software entwerfend für sich Entwickeln und das Entwerfen. Die Firma kombiniert das Produzieren mit Forschung und Entwicklung, indem sie jahrelang mit TIANJIN-Universität und anderen Colleges zusammenarbeitet.
